电场线 教学设计

一、教学目标

1、在物理知识方面的要求：

（1）掌握用电场线表示电场强度的方法；

（2）掌握常见电场的电场线画法；

（3）掌握匀强电场．

2、通过观察演示实验，概括出经典电场的电场线特点，培养学生的观察概括能力．

二、教具

感应起电机一个、验电羽两个，两块带有验电羽的绝缘铝板．

三、主要教学过程

（一）复习提问

1、电场强度的定义及其物理意义是什么？

2、电场强度的决定因素是什么？

3、及有什么联系与区别？

4、简述电场强度的叠加原理．

（二）引入新课

电场看不见，摸不着，想个什么样的方法来形象地描述它呢？

在初中，同学们学过磁场，磁场也看不见摸不着；当时用什么方法来形象地描述它呢？用磁感线．

磁感线是真实存在的呢？不存在，是假想的．用它来形象、直观地描述磁场强弱和方向．

磁感线在条形磁体外部由N极指向S极，内部由S极指向N极，是闭合曲线，且外部稀疏内部稠密．磁感线有走向，磁感线上某点切线方向为该点磁场方向，也是该点所放小磁针的N极指向，即N极受力方向．磁感线不相交（如图1所示）．

形象直观地描述磁场用磁感线，形象直观地描述电场呢

（三）教学过程设计

1、电场线概念引入

英国物理学家法拉第首先引入了电场强度的图象，他在电场中画了一些线，使这些线上每一点的切线方向都跟该点的场强方向一致，并使线的疏密表示场强的大小．这些线称为电

场线．

2、几种常见电场的电场线 匀强电场

（1）点电荷电场的电场线

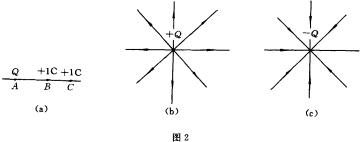

如图2（a）所示，在A点放正电荷Q，研究该电场的电场线．为此在Q的周围B点放上＋1C的点电荷q，它受到的电场力方向在A与B连线上，并且由A指向B，再在A与B连线上取任一点C，放＋1C点电荷q，它受的电场力方向仍在连线上，方向由A向C，由于电场线在B与C的切线共线，所以射线AC为一条电场线．同理，由A点出发的所有射线都可以是电场线，但考虑到对电场线的另一要求，它的疏密应表示E的大小，再考虑到空间对称，所以每对相邻电场线间的夹角应该相同，所以电场线应是图2（b）所示的样子．对负电荷Q的电场线，只需将正点电荷Q的电场线反向即可．如图2（c）所示．

（2）等量异号点电荷的电场线

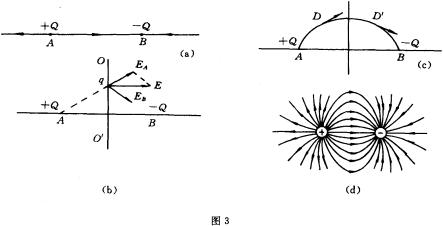

如图3（a）所示，在A点与B点分别放上点电荷＋Q与－Q，并研究它们的电场线的形状．

首先研究直线AB上的情况，在A与B之间的连线的任一点放上＋1C的点电荷q，q受到两个电荷同时作用，而合力方向在A与B的连线上，由此可知，线段AB是一条电场线，方向由A指向B，再将q放于B点右侧直线上的任一点，发现q受的合力方向也在AB连线上，并指向B，所以终止于B点的这条射线也是一条电场线，方向指向B．再将q放于A点左侧直线上的任一点，发现q受的合力方向也在AB直线上，方向由A向外，所以从A点出发的，方向背向A点的这条射线也是一条电场线．A与B连线上的电场线情况如图3（a）所示．

再研究线段AB的垂直平分线上的情况．为此在其上任一点放上＋1C的点电荷q，它受到的两个点电荷的作用力等大，而合力都垂直，如图3（b）所示．所以通过的所有电场线都应与垂直．

再在直线的两侧取D与，使它们对直线成轴对称．将＋1C的点电荷q放于D点，它所受的合力指向斜上方；将q放于点，它受的合力指向斜下方．可以看出，从A点出发，经过D、回到B的一条曲线是一条电场线，如图3（c）所示．同理，在直线AB的上边与下边可以画出许多这样的电场线，但考虑到电场线的疏密应对应场强的弱强的要求，电场线只能画成图3（d）所示的形状．

最后应指出，电场线并不只存在于纸面上，而是分布于整个立体空间．要想研究空间某

一点的场强情况，只需将纸平面以AB线为轴转动到该点即可．

（3）等量同号点电荷电场的电场线

用上述的方法也可以得到等量同号点电荷的电场线，如图4所示．分析方法略去．

（4）均匀带电的无限大平面电场的电场线

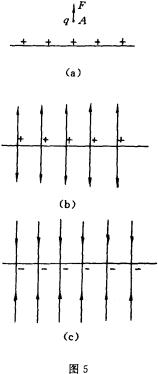

图5（a）所示为均匀带正电的无限大平面，在平面上任一点A放＋1C点电荷q，它所受电场力方向如何？由于空间对称，可以肯定q受力的方向一定垂直平面a向上，所以垂直平面a的所有向上的、向下的直线，都可能是电场线，但考虑到电场线的疏密应该表示场强的强弱，又考虑到空间对称，因而电场线各处的疏密相同，所以电场线只能画成图5（b）的形状，即电场线是疏密均匀的平行线．

对于无限大均匀带负电的平面，电场线形状图5（c）所示．电场线仍是疏密均匀的平行线，只是指向平面．这说明在无限大均匀带电平面的两侧场强大小、方向相同．这种电场称为匀强电场．

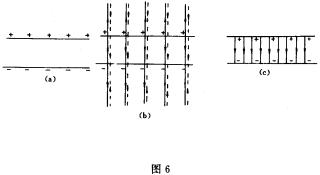

（5）带有等量异号电荷的无限大平行金属板的电场的电场线。如图6（a）所示，带有等量异号电荷的两个无限大平面平行放置，由于对称，每个平面上电荷的分布是均匀的.由场的叠加原理可知，每个带电平面都在它的周围独立地产生电场，而总的电场应为两个分电场的矢量合．图6（b）画出了每个带电平面的电场线，实线代表正电荷的电场线，虚线代表负电荷的电场线．由于它们都是匀强电场，各分场场强大小处处相等，只是方向有差别．在两板之间两场方向相同，叠加后场强增大；在两板外侧，两场方向相反，互相抵消，场强为0，整个电场电场线的形状如图6（c）所示．

3、电场线的演示

（l）点电荷电场线的演示

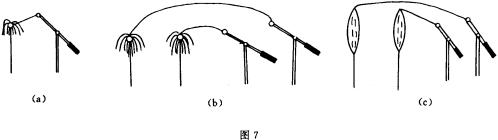

如图7（a）所示将验电羽与感应起电机的一个放电杆接通，摇动电机，验电羽上丝线会按场强方向排列，因而显示出电场线．可以看出，电场线形状与图2（b）相似．

（2）演示等量异号点电荷电场线

放好两个验电羽，如图 7（b）所示，再用导线将它们分别与起电机的两个导电杆相连，摇动电机，丝线排列在电场方向上，形成类似图3（d）的形状．

（3）演示等量同号点电荷电场线

如图7（b）所示，再用导线将同一个导电杆与两个验电羽相连，摇动起电机，丝线排成形成类似图4的形状．

（4）演示带有等量异性电荷平行金属板的电场线

如图7（c）所示用导线将两板分别与起电机的两个放电杆连接，并摇动起电机，丝线就排列在电场线方向上．可以观察到，在两板的中央部分，电场线是平行的，其余边缘部分电场线不平行，如图8所示．这是因为平行金属板并非无限大所致，且非正对面上的丝线不动，原因是外侧．

4、总结电场线的性质

（l）电场线是假想的，不是真实的．

（2）电场线起于正电荷止于负电荷，电场线不闭合．

对于单个点电荷，正电荷假想无穷远处有负电荷，电场线终止于那里；负电荷同理．

（3）电场线的疏密表示电场的强弱．

（4）电场线不能相交．

因为在电场中的任一点处只有一个电场强度，方向唯一，如相交则该处出现两个场强方

向，所以不能相交．

（5）电场统不能相切．

原因：电场线疏密表示强弱，如相切则在切点电场线密度无穷大，这种情况不可能，所

以不会相切．

（四）作业

分别画出正点电荷，负点电荷，等量异性电荷，等量同性电荷，无限大均匀带电平面，带有等量异性电荷的无限大平行平面的电场线．

四、说明

1、注意强调我们画的是几种典型电场的电场线平面分布图，实际上是空间立体分布的．

2、强调一定要记住几种典型电场的空间分布．

3、电场线上茶点的切线方向是那点的电场强度方向，是放在那点检验电荷＋q的受力方向，也是检验电荷＋q在那里所获得的加速度方向．电场线不一定是检验电荷的运动轨迹
